ZGF-II中壓離心通風機

 ZGF-II中壓離心通風機是我公司科研人員在充分吸收美、英、法、德、意、日等先進國家風機技術基礎上，引進德國產品技術和制造訣竅并自行開發的單吸式中壓離心通風機。

  ZGF-II中壓風機氣動性能上綜合考慮了高壓風機壓力系數高和中壓風機流量選用段的特點，是ZGF中壓風機的延伸。解決了以往風機選型上的空缺點，使選型風機能始終在最終工況點范圍內，達到高效、節能和結構緊湊的理想狀態。

  ZGF-II中壓風機結構上設有A式、C式、D式等傳動方式。標準系列規格從400~2000共15個機號，機殼部出廠時出風口可制成0°、45°、90°、135°、180°共五種，并根據用戶需要通過調整機殼部側板等分孔進行不同角度的適當微調。由于性能理想、結構緊湊、安裝維護方便，故可廣泛用于環保除塵、火核發電、冶金、石化及汽車涂裝、水泥建筑等行業各種工業氣體輸送。C、D式帶散熱葉輪時適用于不超過200℃溫度下的爐窯，燃燒器及高溫氣體循環。特殊按需亦可制成外殼保溫風機。

結構特點

葉輪：葉輪采用后向型單R板式葉片，由鋼板焊接而成，具有高效、高壓、低噪音等優點。葉輪均進行動靜平衡校驗，平衡精度5.6級。

機殼：機殼采用鋼板焊接結構，產品表面經噴涂或烘漆處理。風機各傳動方式的電機或軸承箱座支架經優化設計，外形美觀、拆卸方便，質輕而結構牢固。1800-2000沿中分面可制成上下哈夫式結構，以供高度受限時拆卸方便。

集風器：具有噴嘴形曲線，為整體旋壓成型，并與進口圈制成一體，方便用戶管道聯接。

主軸：采用45優質碳鋼精密加工而成，在設計上有充分的安全性和抗疲勞性。

軸承、軸承箱、軸承座：小型機組配用單列球軸承與整體軸承箱組成傳動部，高速狀態運行安全可靠，大型機組配用自動調心滾子軸承，均為潤滑脂潤滑。（軸承按所需可配置國產或進口軸承）

臺座：系列臺座軍用型焊接，配用彈簧減震器進行隔震設計，外形緊湊。

三角帶傳動系統：

風機配用三角帶輪均為優質鑄鐵錐套帶輪，方便維修和保養。（三角帶按所需要求可配置國產或進口膠帶）

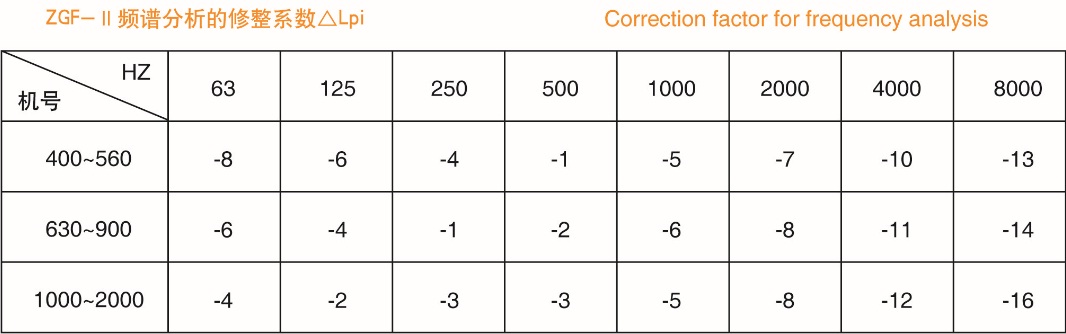

噪聲：各性能曲線上所示的噪聲級，均系值“A計權”的聲壓級LPA，其值是根據GB2888和GB1236標準在進口側進行測定而得到的。其參考頻譜值計算如下：于準半自由聲場聲功率級LWA=LPA+7dB,對于倍頻程各頻率的聲壓級LPi為：LPi=LPA+LpidB

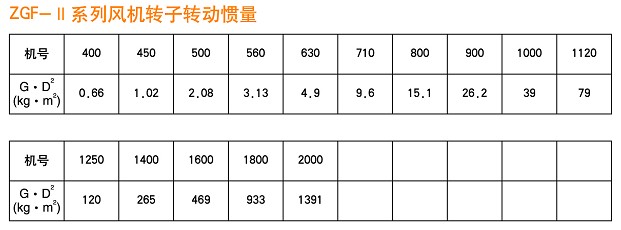

電機選擇  :     從性能曲線圖上的功率曲線所示均指風機內功率，用kW表示，而確定電動機額定功率，應考慮以下修正系數：

 ≤2.2kW*1.25

≤11kW*1.15

 >11kW*1.1

電機額定功率11.52*1.1=12.7 取15kW

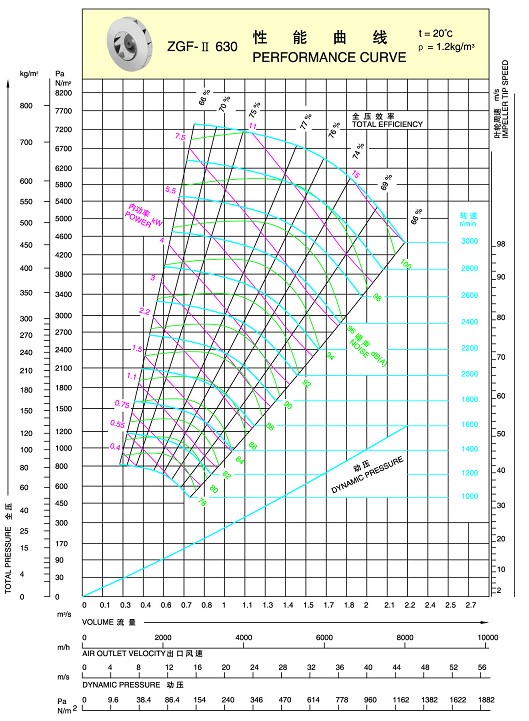

  本樣本內的各頁將給出每一個風機機號的性能數值、曲線及結構尺寸。

  上述性能參數均為標準狀態20℃性能參數，當工況環境介質不同時（如高溫狀態）需換算至工況條件。

流量：5600（1.56）m3/h（m3/s）

全壓：5630 Pa

出口風速：31.8m/s

動壓：604 Pa

靜壓=全壓-動壓=5630-604≈5026 Pa

葉輪轉速：2800  r/min

全壓效率：76 %

風機內功率：11.52 kW

聲壓級LP：97.5 dB（A）

訂貨與使用須知  :

  訂貨時應注明風機的型號、機號、類型、用途、傳動型式、轉速、流量、全壓（靜壓）、工作環件、旋轉方向及出風口角度，電動機的型號規格及風機附件配置等等。如有特殊要求訂貨時應及時提出。

  本公司對產品將保持不斷優化改進，樣本中所述的各項指標，如風機的外形尺寸、性能、參數等如有變更，恕不另行通知。
